STRUCTURE DE L’ABRI |
|---|
Largeur | 3 m |
Longueurs disponibles | De 4.50 à 30 ml |
Hauteur au faîtage | 2.20 m |
Hauteur pied droit | ± 1.80 m |
Portes | Porte souple : Largeur : 2 m Porte simple : Largeur : 1.10 m Hauteur : 1.90 m |
Arceaux | L’armature de cette structure en acier galvanisé anti corrosion est représentée par les arceaux. Cette ossature est résistante grâce aux tubes en acier de ø 40 mm et d'épaisseur 1.50 mm. |
Développé de l’arceau | 6.90 ml / 4 sections |
Pas entre les arceaux | Ce que l’on appelle les « pas » sont les espacements entre chaque arceau. Chaque tube d’acier est séparé par 1.50 m. |
Renforts | Pour stabiliser l’abri de stockage, la structure est équipée de renforts. De véritables appuis, ils permettent de stabiliser la structure notamment en cas d’intempéries violentes ou ravageuses (pluie, grêle, vents violents). Ainsi, nous retrouvons ces renforts : - 3 lignes d’entretoises : les arceaux sont tous reliés par des fils pour une meilleure résistance de l’abri tunnel ; - 2 lignes d'entretoises au sol (aussi appelées faîtières) ; - 4 croix de Saint André qui renforcent la structure ; - Fil deltane pour étirer la bâche et éviter les flottements. Des creux qui pourraient ajouter un poids lourd sur la structure (neige, grêlons). |
Pignons | Les pignons représentent les façades. Ils peuvent être ouverts ou bien fermés. Pour cela il faut ajouter des portes. Les parois qui peuvent être ajoutées pour fermer vos pignons sont les suivantes : - Pignons ouverts : aucune bâche, aération optimale ; - Pignon filet : l’intermédiaire entre le pignon ouvert et le pignon plein. Le filet permet de laisser passer un air en continu afin de dégager quelques aérations ; - Pignon plein : la bâche recouvre l’ensemble du pignon. Une partie de l’abri est fermé complétement. - Pignons porte simple AV/AR : une porte simple ferme le pignon. Dans le kit de structure vous recevez la bâche de couverture et les bâches pour pignons. Elles sont toutes pré découpées pour une pose rapide. Conseil : vous ne devez pas laisser une porte ouverte et une porte fermée. Effectivement, avec le vent qui s’engouffre sous la structure, la fixation des éléments peut être endommagée. Il faudra donc toujours fermer son abri au complet ou bien laisser les portes vacantes pour que le vent circule. |
BÂCHES DE COUVERTURE | Bâche 250μ | Bâche 450μ | Bâche 640gr/m² | Bâche 720 gr/m² |
|---|
COULEUR (Opaque) | Vert/blanc | Vert/blanc Gris/blanc | Anthracite, gris foncé, gris clair, vert, kaki, beige | Vert/blanc Gris/blanc |
MATIÈRE | Polyéthylène PE | Polyéthylène PE | Polyester enduit PVC | Polyester enduit PVC |
RÉSISTANCE | 3/5 | 3/5 | 4/5 | 5/5 |
GARANTIE | 5 ans | 10 ans | 10 ans | 10 ans |
OPTIONS | - | - | - | - |
FIXATIONS | Par ourlets jusqu’à la longueur 15m. | Par ourlets | Par ourlets | Par ourlets |
Ce que nous appelons les ourlets correspondent aux 15 cm de surplus de bâche sur les pignons d’extrémités. Ces ourlets sont préconisés aux clips puisqu’ils permettent d’obtenir une bâche plus tendue sans flottements. La fixation se fait grâce à de la ficelle maraîchère : la cordelette une fois resserrée étire effectivement l’ensemble du film plastique ! |
TYPE DE SOL & ANCRAGE AU SOL |
|---|
Sols | Ce hangar de stockage se pose sur plusieurs sols pour faciliter les utilisations : sol en terre, sol en béton et sol enrobé. |

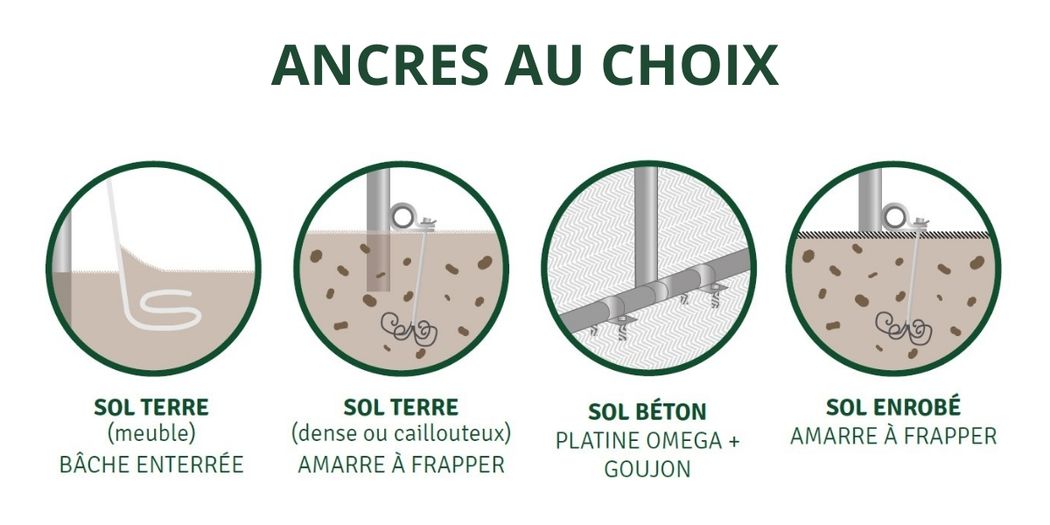

Ancrages* | Les différents modes d'ancrage : - Fixation sur sol en terre par bâche enterrée : la bâche est enterrée au niveau de chaque pied de pignon à l’aide de croix de sol (pieds d'ancrage) ; - Fixation sur sol en terre sans bâche enterrée : principe d’ancrage par amarre à frapper (se déploie sous 50 cm) depuis chaque collier U fixé sur l’entretoise de sol (dimension du collier : 9 x 5 cm). Les arceaux sont à l'origine fixés en terre grâce à des tés de sol. La bâche est maintenue par des barres à clips sur la partie basse. - Fixation sur structure hors-sol bétonné par platine et goujon : maintien de l'entretoise de sol grâce aux chevilles splitter Ø12 ; - Fixation sur un sol enrobé (goudron) avec amarre à frapper : identique à la fixation sur sol en terre sans bâche enterrée. Il faudra simplement percer le sol avant d'enfoncer l'amarre (utilisez une masse pour l'ancrage). * Pour des explications détaillées des ancrages au sol, veuillez télécharger la notice pdf en pj.
|
GARANTIES/ LIVRAISONS & DÉCLARATIONS |
Garantie structure | La garantie structure est de 2 ans. |
Garantie anti-uv | Afin d’éviter une détérioration précoce de la bâche à cause des rayons du soleil, elles sont toutes traitées contre les rayons uv. Ainsi, comprise entre 5 et 10 ans de durée de vie, vous adopter un abri tunnel durable. En plus de cette résistance aux fortes chaleurs, les bâches de 250 microns à 720 gr/m² sont toutes traitées afin d’affronter les conditions climatiques suivantes : la neige, la grêle, les gelées, les pluies violentes, le froid). |
Durée de vie du film | 7 à 10 ans pour une utilisation normale. La garantie débute lorsque la bâche est posée sur les arceaux. |
Déclaration préalable | Ce qu’il faut retenir c’est qu’en dessous d’une structure de dimension de 20 m² alors il n’est pas obligatoire de faire une déclaration préalable. Malgré tout, et pour les surfaces supérieures, renseignez-vous auprès du service urbanisme de votre mairie afin de connaître toutes les obligations d’installation. |
Livraisons & montage | La livraison est exprimée en jours ouvrés, cela signifie qu’il ne faut pas compter les jours du week-end et les jours fériés. Le montant indiqué est livraison incluse (TTC livré) et les frais de ports sont offerts. Facile à monter, nous transmettons une notice de montage dans chaque emballage afin de faciliter son montage. Les schémas ainsi que les étapes de montage sont là pour vous guider. Attention cet abri n’est pas démontable. Il est toutes saisons. Vous risquez de l’endommager si vous bougez régulièrement la structure ou les fixations. Pour toutes demandes de devis, merci d’envoyer un mail à l’adresse [email protected] avec l’ensemble des caractéristiques du produits souhaitées et vos données de facturation. |

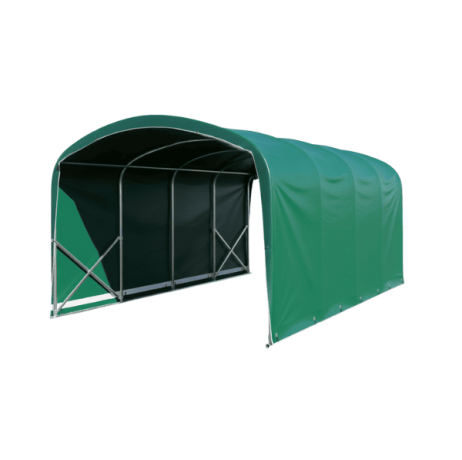

L’abri tunnel Deschamps en largeur 3 m : la fiche technique
Cet abri de stockage a une largeur de 3m. Sa longueur de 3 m à 30 m est modulable. Avec une telle surface il est possible de stocker beaucoup de choses : de l’outillage agricole, du matériel agricole, des engins agricoles mais aussi des voitures ou autres véhicules. La structure est en pieds-droits jusqu’à une hauteur de 1.80 m puis le toit s’arrondit pour une hauteur au faîtage (point le plus haut) de 2.20 m.
Ce tunnel de stockage est aussi conçu pour abriter des animaux : chevaux, bovins, ovins, moutons, chèvres et autres espèces animales. La bâche imperméable aux eaux de pluies permet aussi d’abriter le fourrage (foin, ensilage) pour qu’il ne prenne pas l’humidité. Vos animaux sont protégés tout le long de l’année et notamment durant la période d’hivernage !
Nous vous conseillons de prendre une bâche camion si c’est un abri pour animaux : plus résistante, elle évite les déchirures, les accros, les trous pour une durée de vie plus longue.
Les arceaux, correspondants à l’armature en acier, sont solides grâce à un diamètre de 40 mm. L’espacement entre chacun de 1.50 m renforce la structure pour une utilisation optimale dans des zones venteuses et/ou en altitude.
Parmi les choix de bâches de couvertures : de la 250µ à la bâche camion 720gr/m². Toutes de qualité professionnelle elles se fixent par ourlet.
L’avantage de cet abri tunnel c’est aussi son ancrage au sol qui est multiple. Effectivement, il s’adapte à toutes les surfaces : en pleine terre comme sur un sol avec des cailloux, du béton ou enrobé. Ce qui se différencie c’est l’ancrage puisque la technique de fixation se modifie selon ce que le sol soit meuble ou dur.
Pour finaliser la structure, il faut penser aux pignons. Limitez une ouverture d’un côté pour une fermeture de l’autre sans quoi vous risquez de voir le vent s’engouffrer et endommager la fixation de la structure.
Pour les façades optez soit pour une façade pleine (fermée), ouverte, avec une porte souple, avec une porte simple ou bien avec deux portes simples (= 1 double-porte).
