STRUCTURE DE L’ABRI |
|---|
Largeur | 5m |
Longueurs disponibles | De 6 à 30m |
Hauteur au faîtage | 2.80m |
Hauteur pied droit | ± 2m |
Portes | Porte souple : Largeur : 2.40 m Hauteur : 2.25 m Porte double Largeur : 2 x 1.10m Hauteur : 1.90m |
Arceaux | - Ø de 40mm.
- Épaisseur 1.50 mm
Véritables fondations de la structure les arceaux sont en acier galvanisé anti-corrosion renforcé afin de permettre à l’abri de détenir une ossature résistante. |
Développé de l’arceau | 9.15 ml 5 sections |
Pas entre les arceaux | Les espacements entre chaque tube d’acier (= arceau) sont de 1.50m. |
Renforts | Les renforts permettent de renforcer l’abri tunnel : - Les lignes d’entretoises : au nombre de 3 elles relient les arceaux entre eux pour un meilleur maintien ; - Les lignes d'entretoises au sol (appelées aussi faîtières) ; - Les 4 croix de Saint André renforcent la structure ; - 4 contreventements hauts qui solidifient l’arceau de tête (pignon) et l’arceau intermédiaire. Les renforts sont un puissant allié pour une meilleure stabilité de la structure notamment en cas d’intempéries violentes (pluie, grêle, vent). |

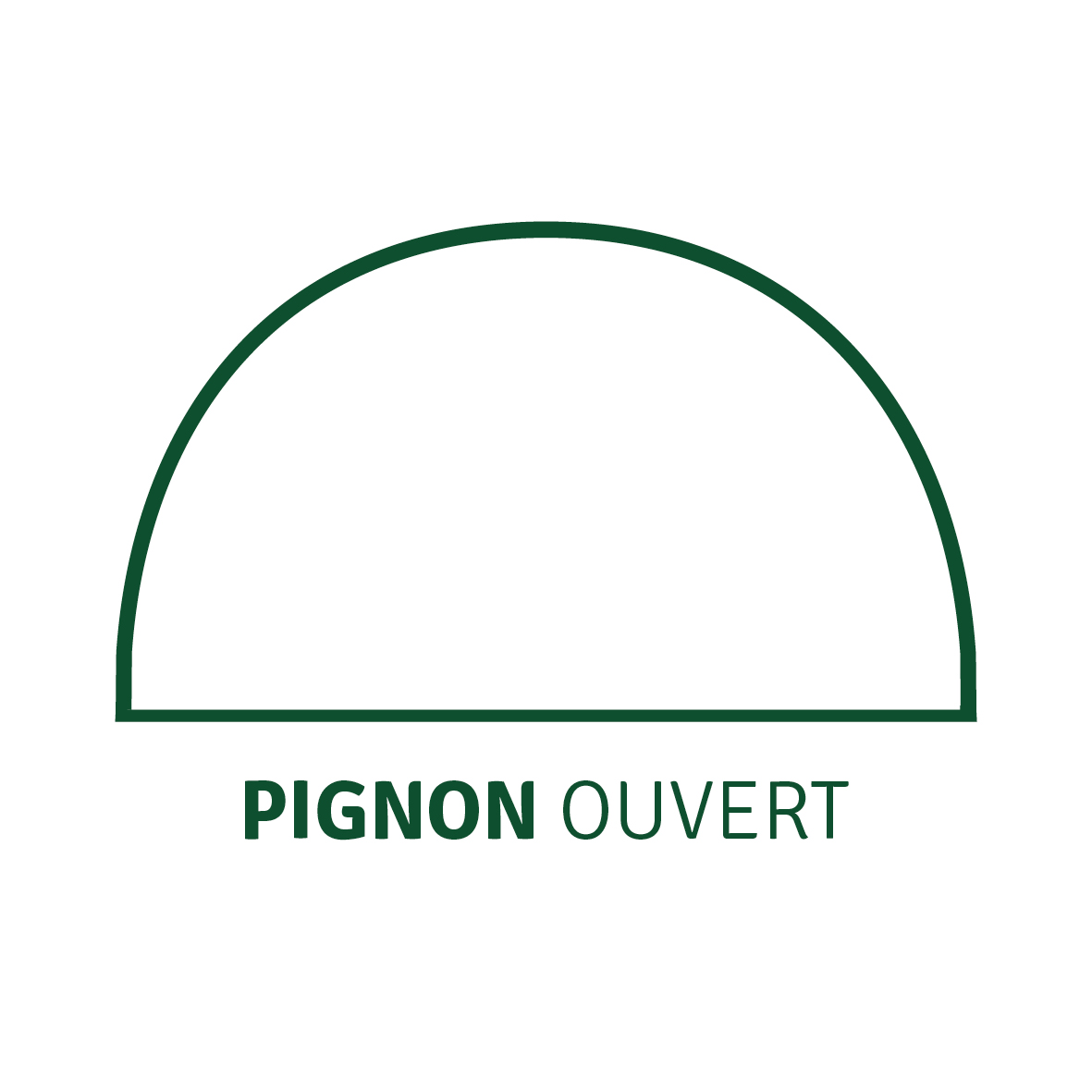

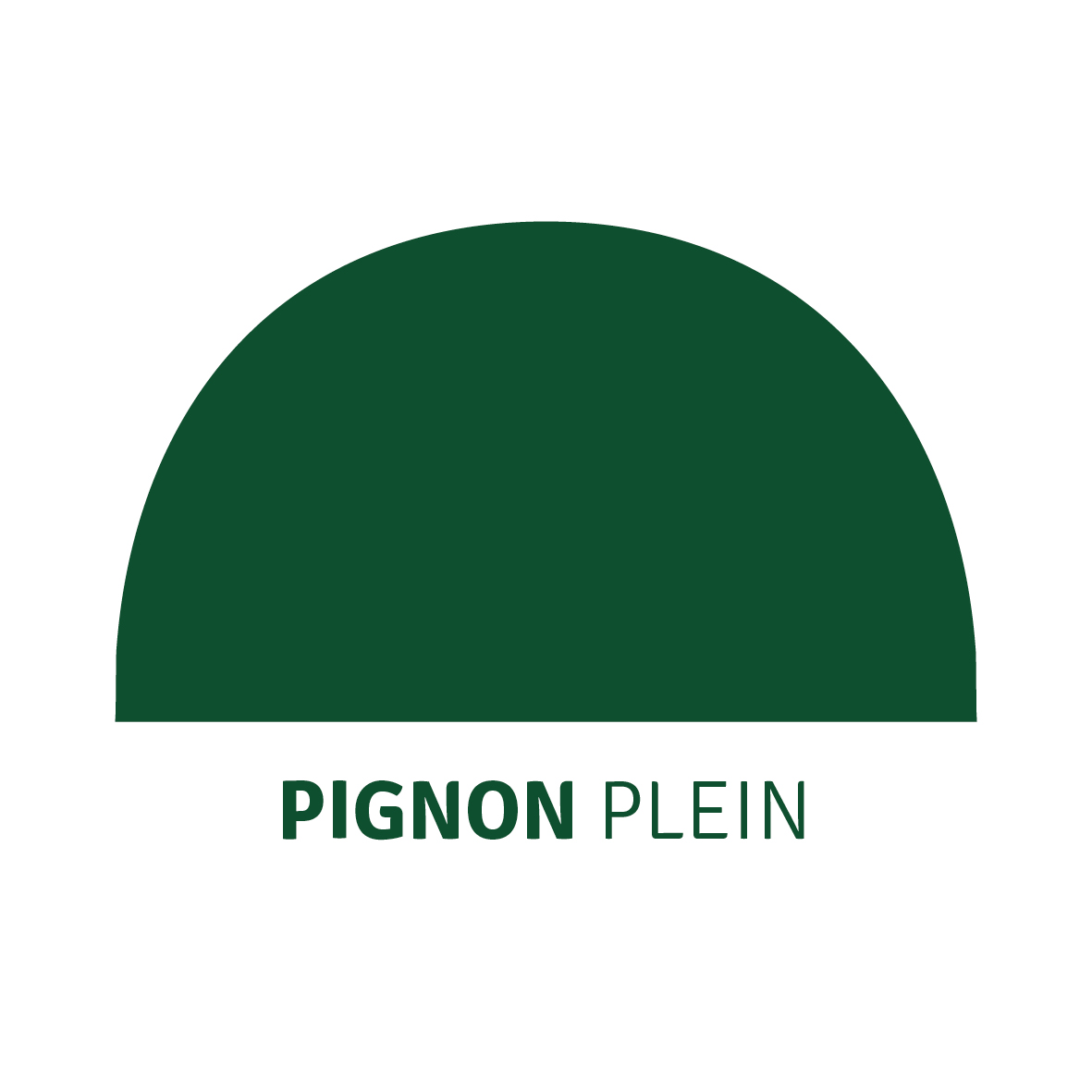

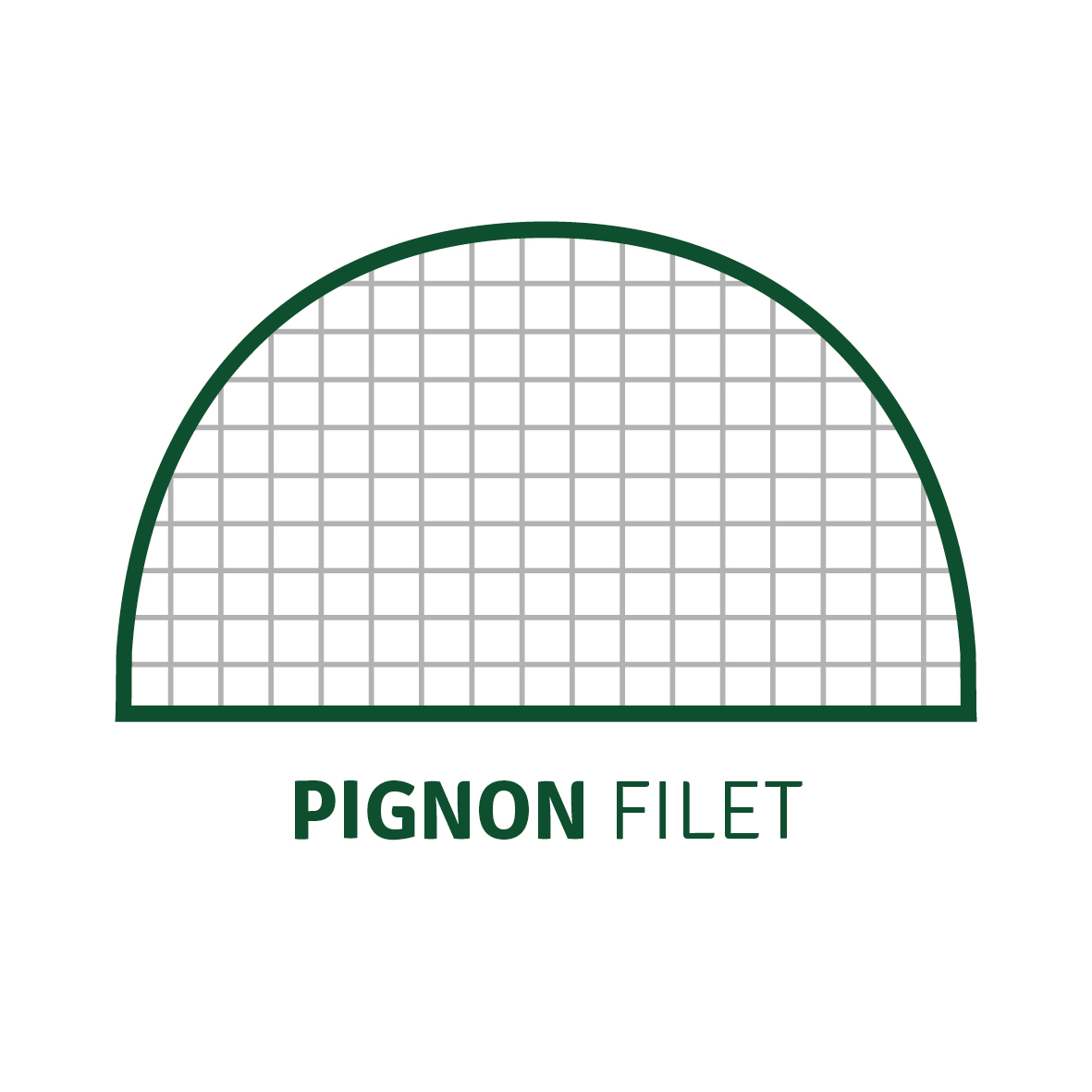

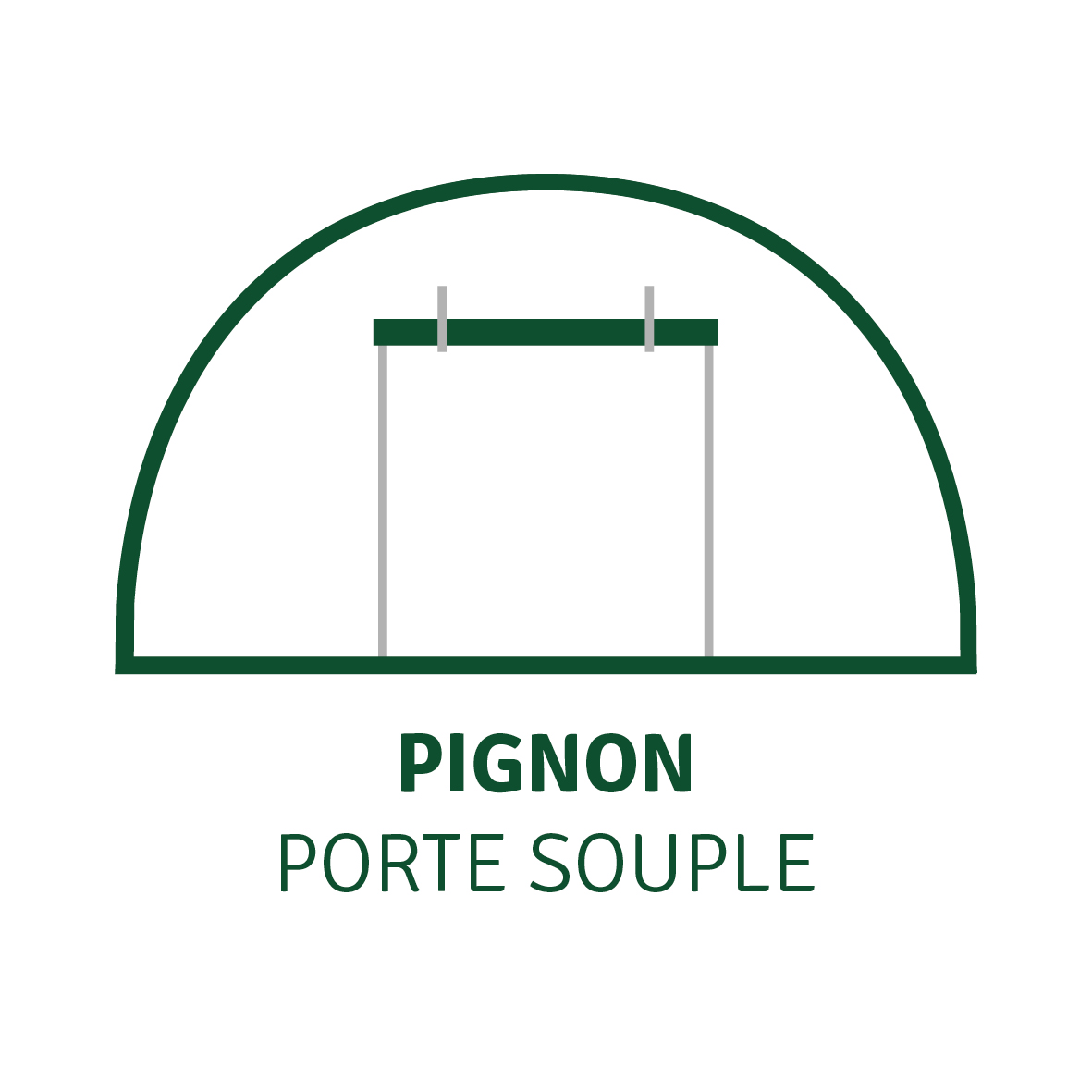

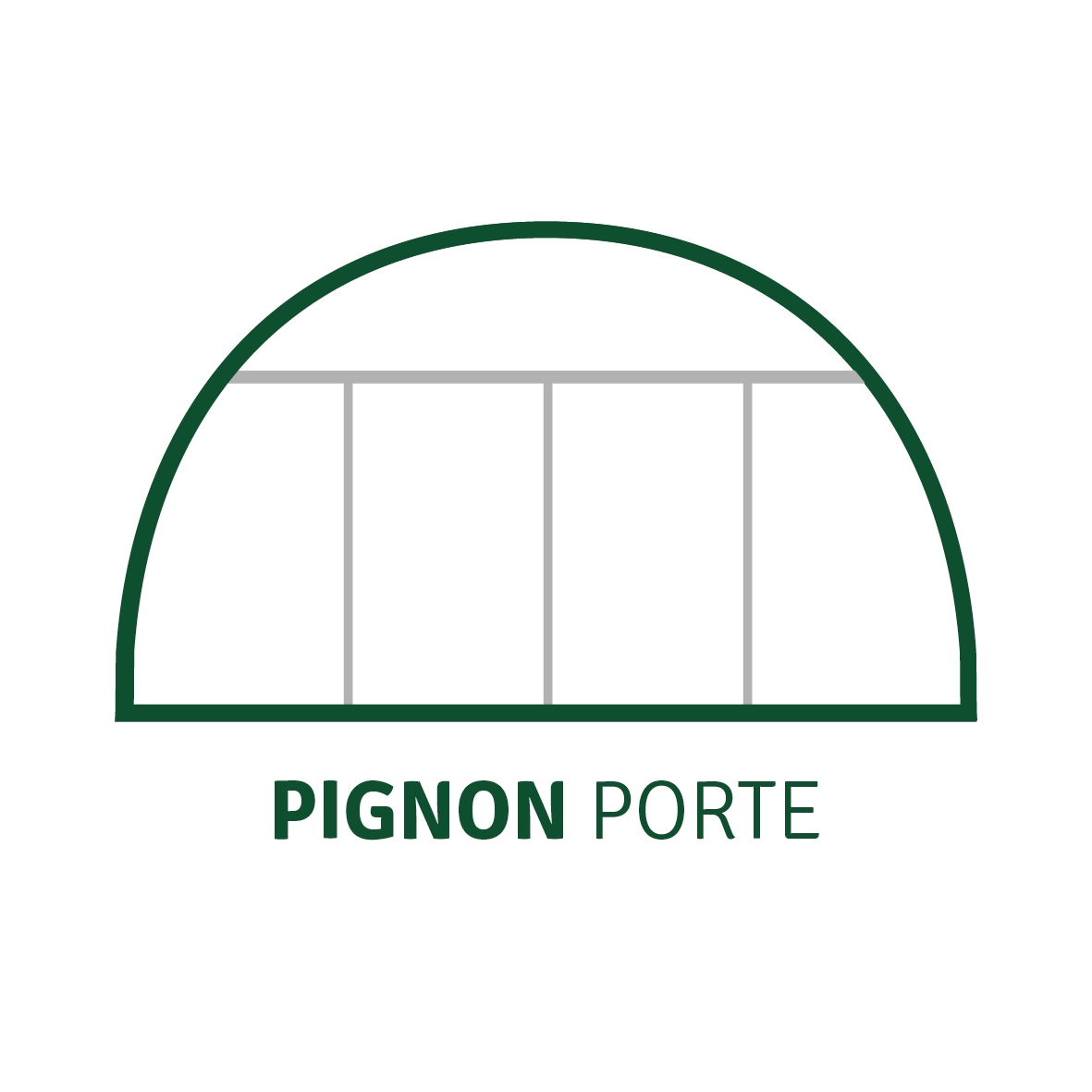

Pignons | Vous avez le choix parmi différents pignons : - Pignons ouverts (idéal pour aérer) - Pignon filet (idéal pour de la ventilation) - Pignon plein - Pignon enroulable portes souples - Pignons double porte AV/AR ouvrantes avec collier Les bâches pignons sont produites en supplément de la bâche de couverture et livrées prêtent à poser. Sur les deux arceaux d’extrémités de l’abri ces façades sont vos ouvertures et/ou vos fermetures d’abris. Il est important de savoir que les parois (= façades) doivent au maximum être tenues fermées ou ouvertes pour éviter les appels d’airs. Il est préférable de limiter les cas de figure où un pignon est ouvert et l’autre fermé, l’air pourrait s’engouffrer et endommager la fixation de la bâche. Pour la porte souple, il s’agit d’un système avec tourniquet et sanglons pour le maintien. L’enroulement se fait donc manuellement.
Attention : après 15 ml avec une bâche de couverture en 250µ il n'est pas possible d'ajouter des pignons. Effectivement sans ourlet pour sa fixation le profil alu au niveau du pied droit percerait la bâche. |
BÂCHES DE COUVERTURES | Bâche 250μ | Bâche 450μ | Bâche 640 gr/m² | Bâche 720 gr/m² |
|---|
COULEUR (opaque) | Vert/blanc | Vert/blanc Gris/blanc | Anthracite, gris foncé, gris clair, vert, kaki, beige | Vert/blanc Gris/blanc |
MATIÈRE | Polyéthylène PE | Polyéthylène PE | Polyester enduit PVC | Polyester enduit PVC |
RÉSISTANCE | 3/5 | 3/5 | 4/5 | 5/5 |
GARANTIE | 5 ans | 10 ans | 10 ans | 10 ans |
OPTIONS | - | - | - | - |
FIXATIONS | Pour une longueur jusqu’à 15m alors fixation par ourlets. Si la longueur est supérieure à 15m alors la fixation s’effectue par clips en inox ou acier mais sans pignons. | Par ourlets |
La fixation par ourlet se fait grâce à la ficelle maraîchère incluse qui permet par resserrage de bien tendre la bâche. Vous distinguerez les ourlets par le retour de chacun des arceaux d’extrémités de 15cm de bâche. |
TYPE DE SOL & ANCRAGE AU SOL* |
|---|
Sols | Ce hangar de stockage peut s’ancrer sur 3 types de sol différents : - En pleine terre – Sur du béton – Sur un sol en goudron |

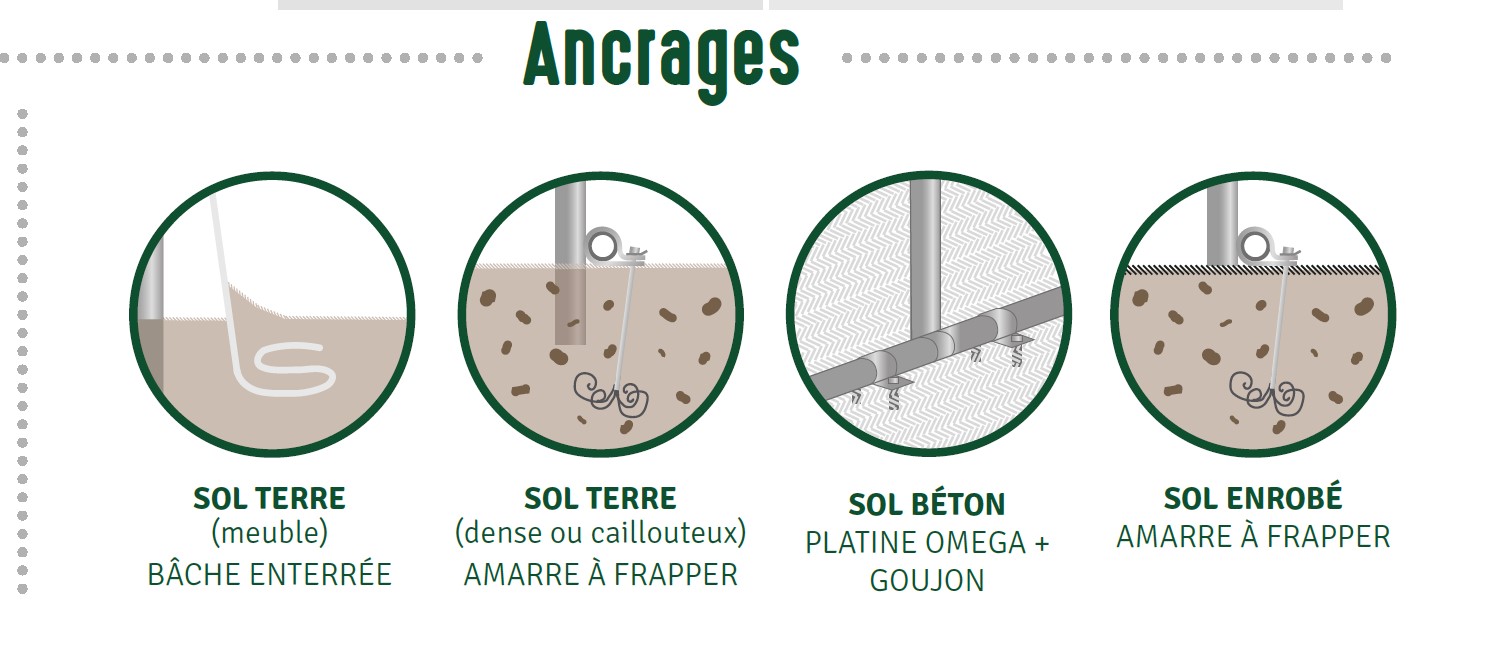

Ancrages | Suivant le sol la fixation pour ancrage est différente : - Avec une bâche enterrée sur sol en terre au niveau de chaque pied de pignon grâce à des pieds d'ancrage ; - Sans enterrer la bâche sol sur un sol « dense » ou « caillouteux ». Principe d’ancrage par amarre à frapper (se déploie sur 50 cm dans le sol en terre) depuis chaque collier U (dimension du collier : 9 x 5 cm) fixé sur l’entretoise de sol. La bâche est maintenue par des barres à clips sur la partie basse. Les arceaux sont à l'origine fixés en terre grâce à des tés de sol. - Sur structure hors-sol bétonné par platine et goujon : maintien de l'entretoise de sol grâce aux chevilles splitter Ø12 ; - Sol enrobé (goudron) avec amarre à frapper. Même principe de fixation que sur sol en terre bâche non enterrée. Il faudra simplement percer le sol avant d'enfoncer l'amarre (utilisez une masse pour l'ancrage). |
* Pour des explications détaillées des ancrages au sol, veuillez télécharger la notice pdf en pj.
GARANTIES/ LIVRAISONS & DÉCLARATIONS |
|---|
Durée de vie | 7 à 10 ans. |
Garantie structure en acier | 2 ans |
Garantie anti-uv Bâches toutes saisons | Garantie de 5 à 10 ans contre l'usure liée aux rayons du soleil (selon le choix de bâche de couverture : cf ci-dessus Tableau Bâches de Couvertures). Résistantes au froid et aux conditions climatiques plus compliquées (tempête, bourrasque, pluie, gelées) leur filtre est de plus résistant aux rayons UV. |
Déclaration préalable | La demande de permis de construire pour un abri tunnel en dessous de 20m² de surface n’est pas une obligation. Si les dimensions que vous choisissez pour l’abri tunnel sont supérieures alors il est préférable de joindre le service urbanisme de la mairie pour obtenir toutes les informations nécessaires à une déclaration préalable. |
Livraisons & montage | Le délai de livraison est indiqué sur chaque fiche produit. Le montant indiqué est livraison incluse (TTC livré) et les frais de ports sont offerts. La notice de montage fournie à l’achat vous guide selon des étapes et des schémas pour faciliter le montage de la structure. Il est possible de faire une demande de devis à l’adresse sur l’adresse [email protected]. Ne pas démonter l’abri tunnel. ATTENTION : il s'agit d'une livraison par camion en semi-remorque (de 43 tonnes et de 17 m de long). Merci de préciser l'accessibilité à votre domicile soit par mail à [email protected] ou bien par téléphone au 0546068947, s'il n'est pas possible d'y accéder par semi-remorque alors le transporteur se déplacera avec un chariot embarqué en supplément |
L'abri tunnel Deschamps largeur 5m :
Ce tunnel agricole en largeur 5m a une longueur modulable : de 6 à 30m. Son armature en forme arrondie faite de tubes en acier de 40mm permet une haute résistance de la structure afin de s'adapter au mieux à toutes les conditions climatiques (notamment en cas de bourrasques de vents). L'espacement entre les arceaux de 1,5m permet à l'armature en acier d'être plus solide.
En ce qui concerne les pignons, il est possible de faire le choix entre plusieurs types de façades : pignons ouverts (aération optimale), filets (aérations moindres), pleins (= façades pleines), portes souples ou doubles portes non coulissantes mais ouvrantes avec collier, aux deux extrémités.
Nous vous proposons plusieurs bâches allant du 250 microns à la bâche camion de 720 gr/m². Celle-ci est la plus résistante avec un poids supérieur, c'est celle que nous préconisons pour une durée de vie plus longue.
La fixation se fait par ourlet (dépassement de 15cm du film plastique sur chaque pignon) sauf sur la bâche en 250μ supérieure ou égale à 15 de long (la fixation se fait alors par clips de fixation en inox ou acier).
Pour les ancrages au sol il s'agira de faire le choix entre : fixation sur sol en terre avec bâche enterrée ou non enterrée, fixation sur sol bétonné ou enrobé (goudron).
Cet abri tunnel pour les particuliers et pour les professionnels (pour les centres équestres par exemple) est facile à monter et avec une garantie structure de 2ans.
Un abri de stockage :
Pour animaux mais aussi comme lieu d'entreposage pour du stockage agricole, il est possible de mettre des engins agricoles (tracteurs, charrues, motoculteurs, engins de levage), de l'outillage et des véhicules (abri voiture, caravanes etc.). C'est un espace de stockage pour tout type d'exploitation agricole.
Pour chevaux, mais aussi pour le bétail, bovins, ovins, alpagas, chèvres, moutons... De nombreux animaux d'élevages peuvent y être abrités. Imperméable à toutes les intempéries, c'est un tunnel de stockage de fourrage (foin, paille, granules) et d'hivernage.
