Ci-dessous l’ensemble des caractéristiques techniques de l'abri tunnel Deschamps largeur 9.30m :
STRUCTURE DE L’ABRI |
|---|
Largeur | 9,30 m |
Longueurs disponibles | De 9 à 30 ml |
Hauteur au faîtage | 3,95 m |
Hauteur pied droit à 0,50m | 2 m |
Portes | Porte souple : Largeur de passage : 3 m Hauteur de passage : 2.50 m Double porte : Largeur de passage : 2 x 1.50 m Hauteur de passage : 2.10 m |
Pas entre les arceaux (= espacement) | 1,50 m |
Arceaux | Tubes en acier galvanisé Ø 60 mm Épaisseur 1.50 mm |
Développé de l'arceau | 13.90 ml En 4 sections + 2 réhausses |
Renforts | 3 lignes d’entretoises 2 lignes d'entretoises au sol (appelées aussi faîtières) 4 croix de Saint André 4 contreventements hauts entre l'arceau de tête (pignon) et l'arceau intermédiaire |
Pignons | Pignons ouverts et fermés |

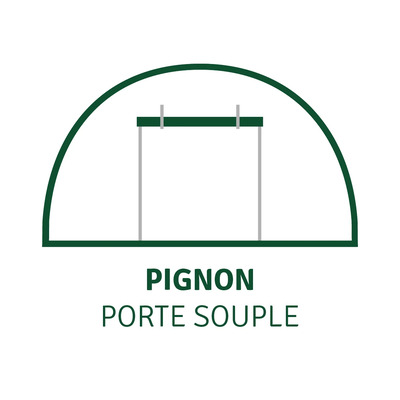

Options de pignons | - Pignons filets (tout type de bâches) - Pignons souples (tout type de bâches)   Pignon souple : Il s’agit d’un système avec tourniquet et sanglons pour le maintien. L’enroulement se fait donc manuellement. |
Type de sol | Terre – Béton - Enrobé |
Garantie de la structure | 2 ans |
|
LES BÂCHES DE COUVERTURE | COULEUR (opaque) | MATIÈRE | RÉSISTANCE | GARANTIE anti-uv | OPTIONS |
|---|
Bâche 250 μ | Vert/blanc | Polyéthylène PE | 3/5 | 5 ans | - |
Bâche 450 μ | Vert/blanc
Gris/blanc | Polyéthylène PE | 3/5 | 10 ans | - |
Bâche camion 640 gr/m² | Anthracite, gris foncé, gris clair, vert, kaki, beige | Polyester enduit PVC | 4/5 | 10 ans | - |
Bâche camion 720 gr/m² | Vert/blanc Gris/blanc | Polyester enduit PVC | 5/5 | 10 ans | - |
L’Abri tunnel Deschamps : ses caractéristiques techniques !
Les dimensions :
Cet abri tunnel agricole est proposé à la dimension de 9.30 de large.
La longueur quant à elle est modulable : de 9m à 30m.
Pour la hauteur celle-ci est de 3,95m. Nous parlons de la hauteur au faîtage qui est le point le plus haut.
Pour mieux comprendre : l’abri est en arceau demi-lune (forme arrondie) ce qui signifie qu’au fur et à mesure que l’on parcourt la largeur de cette ouverture la hauteur se modifie (elle devient de plus en plus haute). À 1m du pied, la hauteur équivaut à 2m50.
De telles dimensions font la force de cet abri Deschamps qui se positionne comme un espace de stockage à la fois pour les particuliers et pour les professionnels.
Cet abri d’élevage et de stockage industriel accueillent des animaux comme de l’outillage agricole.
Les arceaux :
Les arceaux correspondent à l’ossature de l’abri tunnel. Le maintien qui se veut statique repose essentiellement sur cette armature. Ils sont représentés par des tubes en acier galvanisé anti-corrosion de diamètre 60mm. Les arceaux ont un espacement tous les 1,50m. Les arceaux sont reliés par des entretoises.
Les pignons de notre abri tunnel :
Sur les arceaux d'extrémités il est possible d’ajouter des bâches pignons qui vont clôturer l’abri tunnel.

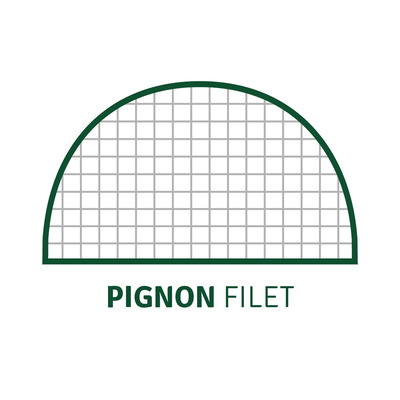

Il est possible de choisir comme façade un filet brise-vent pour une extrémité quel que soit le choix de la bâche (un pignon est couvert d'un filet et l'autre reste ouvert pour que le vent circule) et/ou une porte souple.
Il existe également les associations de façades suivantes :
- 1 porte souple + 1 porte filet (Bâches 640 et 720gr/m²) ;
- 1 porte souple + 1 pignon plein (Bâches 640 et 720gr/m²) ;
- 2 portes souples (Bâches 640 et 720gr/m²).
Si ce que vous souhaitez c’est une aération totale du lieu de stockage alors l’option sans filet (pignon ouvert) est aussi une possibilité.
Quel que soit le choix que vous porterez sur les pignons, nous vous conseillons de garder une ouverture complète ou fermée. En fait, si vous êtes dans une zone avec beaucoup de vent, les appels d’airs sous l’abri tunnel pourraient endommager la résistance de l'abri.
Les fixations :
Il existe plusieurs fixations suivant la bâche de couverture choisie :
- Par ourlets : ils sont identifiables par leur retour de 15cm de chaque côté incluant une ficelle maraichère. Cette dernière est attachée à un pied et il faut tirer depuis le second afin de resserrer la bâche. Une fois que cette manipulation des ficelles maraîchères est bien exécutée alors elles maintiennent avec solidité la bâche.
Les bâches fixées par ourlets sont les 450μ et les bâches camions 640 gr/m² et 720 gr/m².
- Pour la couverture bâches 250µ (sol terre bâche enterrée), de 0 à 15.50 m fixation par ourlets et de 16m et plus fixation par barres de clips : disposées sur le développé de l'arceau à chaque extrémités.
- Pour la couverture bâches 250µ (sol béton, sol terre non enterrée ou sol enrobé), de 0 à 15.50 m fixation par ourlets au niveau des arceaux de têtes + fixation par barre de clips sur la longueur de la structure et pour les 16 m et plus fixation par barres de clips sur le développé de l'arceau et sur la longueur de l'abri.
Où fixer* son tunnel de stockage au sol ?
Tous les abris ont une structure en acier qui se fixe par ancrages. Afin de s’adapter aux sols meubles comme durs, plusieurs fixations sont proposées :
- Ancrage au sol en pleine terre : ici les ancrages sont enfoncés dans un sol meuble, vous avez la possibilité de choisir bâche enterrée ou non. Si c'est un ancrage de sol en terre avec bâche enterrée alors c'est la bâche qui est enterrée qui fait office de fixation. Si par contre vous décidez de ne pas enterrer la bâche mais en étant toujours sur un sol en terre alors la fixation se fait depuis l'entretoise de sol où vous fixez des colliers U (dimension du collier : 9 x 5 cm) avant de frapper l'amarre sur 50 cm dans le sol en terre. Les arceaux sont fixés grâce à des tés de sol (croix coupées). La bâche sera maintenue par des barres à clips en partie basse.
- Sur un sol bétonné (hors-sol) : fixation par platine et goujon (vis à frapper) : maintiendra l’entretoise de sol à l’aide de chevilles à spitter Ø12 ;
- Sur un sol enrobé (goudron) : même mode de fixation que pour la fixation sur sol en terre bâche non enterrée.
* Pour des explications détaillées des ancrages au sol, veuillez télécharger la notice pdf en pj.
Les bâches de couvertures :
Toutes les structures ont besoin d’être couvertes par un film plastique (une bâche) afin d'abriter.
Mais il existe plusieurs références de bâches. Ici encore, ce choix se détermine selon le besoin exprimé : s’agit-il d’un abri pour du stockage de matériel (stockage de fourrage, abri de chantiers, abri voiture, tracteurs etc.) ou pour des animaux d’élevages ?
Pour mieux comprendre : il existe de la bâche 250 μ à la bâche camion 720 gr/m².
Bâche 250 μ et bâche 450 μ :
Ces bâches s’expriment en microns (= μ), il s’agit de l’épaisseur de la bâche.
La bâche 250 μ et 450 μ ont une une durée de vie moindre comparé à celle des bâches camions 640gr/m² et 720gr/m² qui sont plus épaisses.
Nous conseillons donc d'acheter des bâches camions pour une durée de vie plus importante de votre hangar de stockage.
Bâche camion 640 gr/m² et 720gr/m² :
Tout d’abord, celles-ci sont exprimées en poids et non plus en épaisseurs.
Elles sont conseillées lorsqu’il s’agit de faire un abri de stockage pour animaux. Pourquoi ? Car ils peuvent grignoter la bâche ou donner des coups de sabots, c’est pourquoi il vaut mieux opter pour un film renforcé plus résistant aux déchirures.
Si jamais un trou apparaît, il est possible de le camoufler à l’aide d’un scotch répare bâche. Celui-ci est une solution intermédiaire tant que la bâche reste imperméable aux conditions climatiques fâcheuses (eau de pluie, grêle, neige, vents).
Il est possible que le toit s’abîme aussi notamment dans les zones venteuses, d’où l’importance d’une bonne fixation. Pour limiter ces risques, un ruban isolant peut être apposé sur les arceaux avant que la bâche ne soit posée. Cela évite tous les risques de frottements et ainsi de détériorations de la bâche.
Pour rappel :
- Fixations par barres de clips pour la bâche 250μ > 15m50 de long.
- Fixations par ourlets pour les bâches 250μ avec une longueur < ou = à 15.50m , bâche 450μ, bâche camion 640 gr/m² et 720 gr/m².
Cet abri tunnel d’élevage et de stockage
Pour les animaux :
Cet abri tunnel en largeur 9.30m et longueur de 9 à 30m est suffisamment spacieux pour recevoir des animaux : pour chevaux, ovins, bétail, chèvres, bovins et autres espèces.
L’avantage des hangars comme ceux-ci c’est qu’ils donnent la possibilité aux agriculteurs ou éleveurs d’abriter leurs animaux d’élevages même lors de l’hivernage.
À la fois comme lieu de vie (pour dormir ou s’héberger quand il pleut) cette solution de stockage est aussi bien pratique pour abriter la nourriture de ces animaux. Grâce à la bâche les granulés ou le foin ne prennent pas l’humidité, ce qui permet également de conserver tous les nutriments de leur alimentation.
La hauteur de 3.45m permet d’accueillir des chevaux et de leur laisser un espace de vie conforme à leurs besoins. Il est aussi tout naturellement idéal pour les centres équestres qui souhaiteraient s’équiper d’un abri tunnel professionnel.
Un abri tunnel de stockage pour voitures et autres véhicules :
Avec de telles dimensions il est facile d’entreposer plusieurs types de véhicules : voitures, tracteurs, remorques, caravanes, etc.
Le fait de les couvrir d’un abri les protège également des intempéries et donc des risques d’usures des véhicules.
Un lieu de stockage agricole pour les outillages :
C’est une possibilité de s’équiper d’un abri tunnel avec de telles dimensions pour faciliter l’entreposage de gros outils / machines agricoles : élévateur, charrue, cultivateur, machine à bêcher…
Vidéo de montage :
Autres informations
ATTENTION : il s'agit d'une livraison par camion en semi-remorque (de 43 tonnes et de 17 m de long).
Merci de préciser l'accessibilité à votre domicile soit par mail à [email protected] ou bien par téléphone au 0546068947, s'il n'est pas possible d'y accéder par semi-remorque alors le transporteur se déplacera avec un chariot embarqué en supplément.
Livraison effectuable dans toute la France et en Corse.
Les délais de livraison sont indiqués ci-dessus et sont exprimés en jours ouvrés.
Toutes les bâches sont traitées anti-uv pour éviter tout risque de détérioration liés aux rayons du soleil.
Facile à monter grâce à la notice de montage fournie, vous serez guidés dans toutes les étapes d’assemblage de la structure (avec photos et schémas).
Si votre abri est en dessous de 20m² de structure alors aucune déclaration préalable n’est attendue (vous n’avez pas besoin d’un permis de construire).
Au-delà, nous vous conseillons de contacter le service urbanisme de votre mairie afin de savoir si la structure d’aménagement urbain en question doit être déclarée.
Nous préférons préciser qu’un abri n’a pas la même fonction qu’une serre de jardin qui est pour elle de cultiver. Le tunnel de jardin est couvert par une bâche translucide et abrite des plants de cultures (fruits/légumes).
